产品功效概述

21寸~110寸 LCD Open Cell/模组点屏

适用于Offline/Inline模式的RT点灯检查机、AMT、MMT、PCBI、Demura、AOI、Aging等信号点屏应用场景

产品特点

·  超高剖析度

·  多种视频接口

·  真8K视频播放

·  分体式架构

主要用途及应用场景

21寸~110寸 LCD Open Cell/模组点屏

适用于Offline/Inline模式的RT点灯检查机、AMT、MMT、PCBI、Demura、AOI、Aging等信号点屏应用场景

功效及应用展示

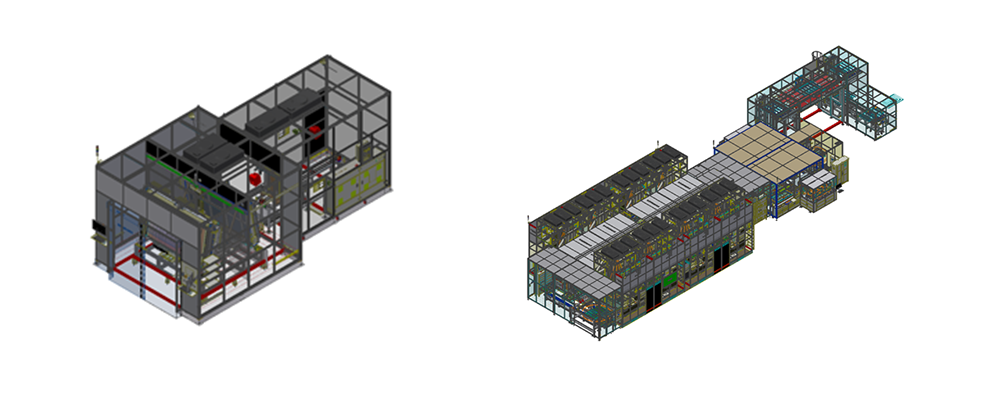

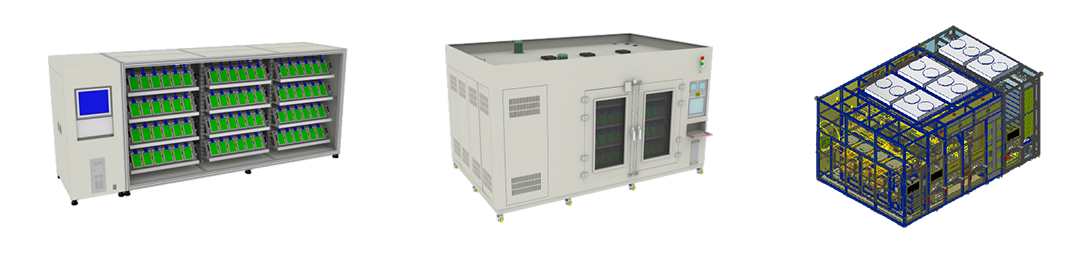

                Offline Aging应用                                 Offline Aging应用                                 Inline AOI应用

                   Offline Demura应用                                     inline Demura应用

应用终端

 PAD显示                             笔电显示                               独显显示                                TV显示

产品优点

1. 全信号接口

无需替换内部板卡套件，即可同时支持LVDS、DP、HDMI、V-by-one等多种信号，最大支持8K@120Hz剖析度，并提供LCD产品点屏所需系统电源和背光电源

2. 分体式平台架构

接纳分体式设计架构，知足种种工业应用场景和苛刻的情形要求，信号天生和信号分派系统之间的数据传输距离可达10米以上

3. 全区分率笼罩

自主研发IP，支持种种非标准区分率的产品，并可定制种种非标准协议知足特殊需求

4. 适用多种应用场景

支持1:1和1:多应用，知足研发/产线/品质等部分要求的测试用例编辑和点屏测试，提供标准第三方对接协媾和接口供第三方装备挪用，可与客户厂端MES/CIM/DFS/PLC通讯对接

要害手艺点

1. V-by-one@HS，DP 1.4，HDMI 2.0

2. 十字光标缺陷点定位和Show Mark

3. 8K动态图片显示

4. 真8K视频播放和投屏

5. VDIM和PWM Dimming调光

6. EDID的读取/写入/比对

7. Flicker/Gamma自主调理算法，Flicker/Gamma的调理和烧录

8. 自带图片编辑软件，种种重大图片编辑

选项参考

应用毗连

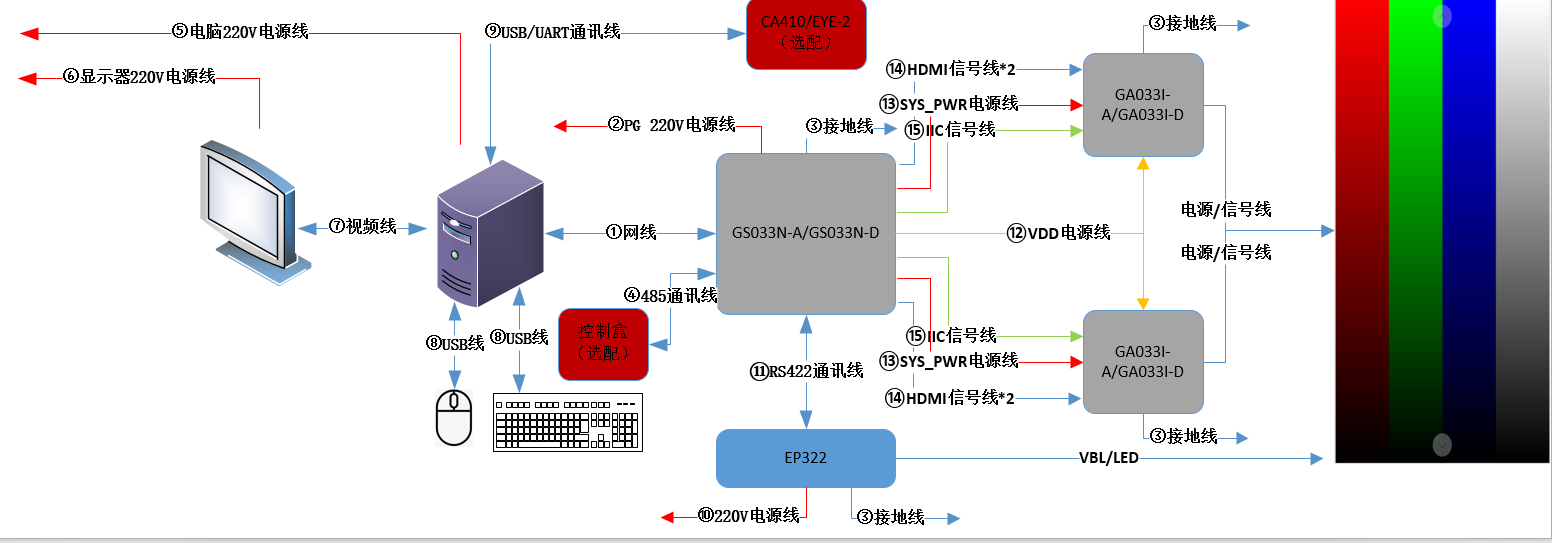

GS033N+GA033l UD模组点灯系统由PC、主PG GS033N、扩展盒GA033l、待测产品四大部分组成，凭证需要可增添程控电源盒、控制盒、Flicker/Gamma色彩剖析仪，通过种种线材毗连成完整的测试系统，主PG GS033N和扩展盒GA033l配比可凭证客户详细需求选择1:1/1:2等方法，并可选择外置程控电源盒扩展支持背光的点灯驱动，详细毗连框图示意如下：

                                                PG/扩展盒1:2配比装备毗连示意图
